Περιγραφή Λειτουργίας

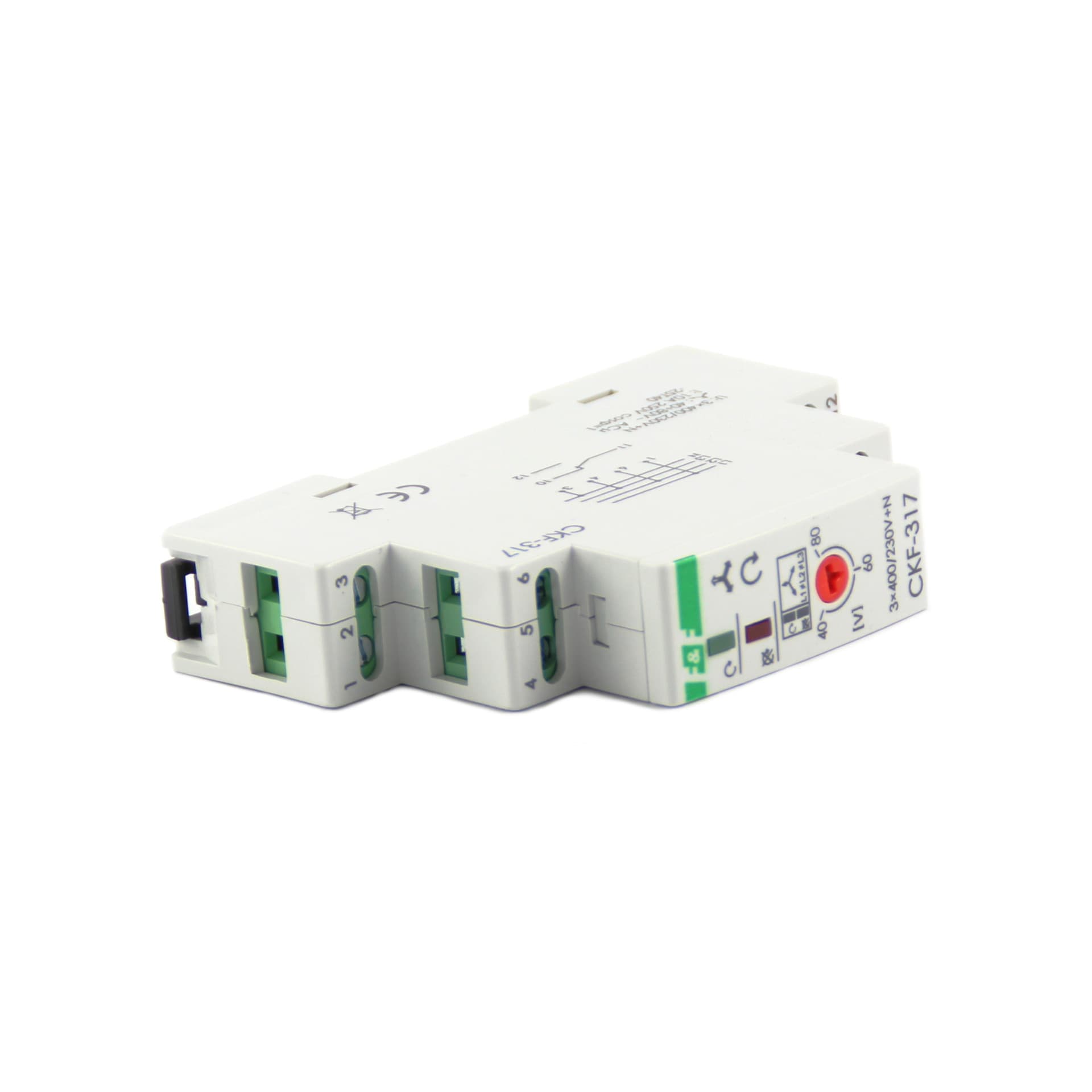

Ο επιτηρητής τριών φάσεων και διαδοχής είναι σχεδιασμένος για να προστατεύει τους τριφασικούς ηλεκτρικούς κινητήρες από την πτώση τάσης σε τουλάχιστον μία φάση ή από την ασυμμετρία τάσης μεταξύ των φάσεων, η οποία θα μπορούσε να προκαλέσει ζημιά στον κινητήρα, παρέχοντας πρόσθετη προστασία για τη φορά περιστροφής του κινητήρα σε περίπτωση αλλαγής της σειράς των φάσεων πριν από τον επιτηρητή.
Τρόπος Λειτουργίας
- Κανονική Λειτουργία: Η τροφοδοσία του δέκτη (φορτίου) σηματοδοτείται από το άναμμα της πράσινης λυχνίας LED.
- Απώλεια ή Ασυμμετρία Φάσης: Η πτώση της τάσης σε οποιαδήποτε φάση ή η ασυμμετρία τάσης μεταξύ των φάσεων πάνω από το καθορισμένο όριο ενεργοποίησης, προκαλεί την απενεργοποίηση (σβήσιμο) του κινητήρα.
- Καθυστέρηση Ενεργοποίησης: Η απενεργοποίηση του κινητήρα πραγματοποιείται μετά από καθυστέρηση 4 δευτερολέπτων, γεγονός που αποτρέπει την τυχαία διακοπή λειτουργίας του κινητήρα που προκαλείται από στιγμιαία πτώση της τάσης.
- Αυτόματη Επανεκκίνηση: Η εκ νέου ενεργοποίηση του κινητήρα γίνεται αυτόματα όταν η τάση αυξηθεί κατά 5V~ πάνω από την τάση ενεργοποίησης (δηλαδή περίπου όσο η τιμή της υστέρησης τάσης). Κατά τη διάρκεια αυτών των διαταραχών, δεν είναι δυνατή η θέση του κινητήρα σε κίνηση.
- Λανθασμένη Διαδοχή Φάσεων: Σε περίπτωση αλλαγής της διαδοχής (σειράς) των φάσεων πριν από τον επιτηρητή, η οποία προκαλεί αλλαγή στη φορά περιστροφής του κινητήρα (σε σχέση με την αρχικά καθορισμένη), η κατάσταση σηματοδοτείται από το άναμμα της κόκκινης λυχνίας LED, ενώ παράλληλα είναι αδύνατη η ενεργοποίηση του κινητήρα. Η επανασύνδεση είναι εφικτή μόνο μετά την επιστροφή στη σωστή διαδοχή των φάσεων.
Επιπλέον πληροφορίες
